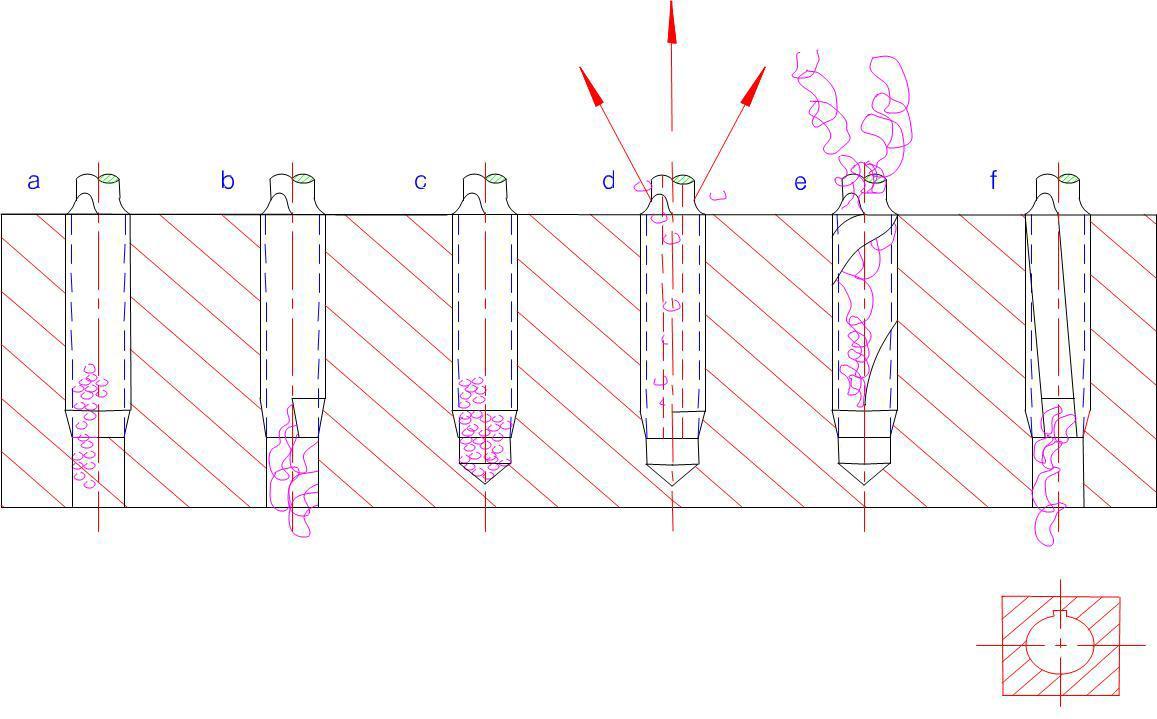

● straight fluted taps with gun point : 加工通孔产生流动型铁屑。
● straight fluted taps with short chamfer :加工盲孔产生截断型铁屑或, Tapping 深度约 1×d 以下的流动型铁屑。
● straight fluted taps with axial oil channel :加工盲孔产生截断型铁屑。
●taps with right spiral flutes : 加工盲孔，Tapping 深度 1*1/2×d 以上的产生流动型铁屑。
● taps with left spiral flutes : 加工通孔或断续切削。

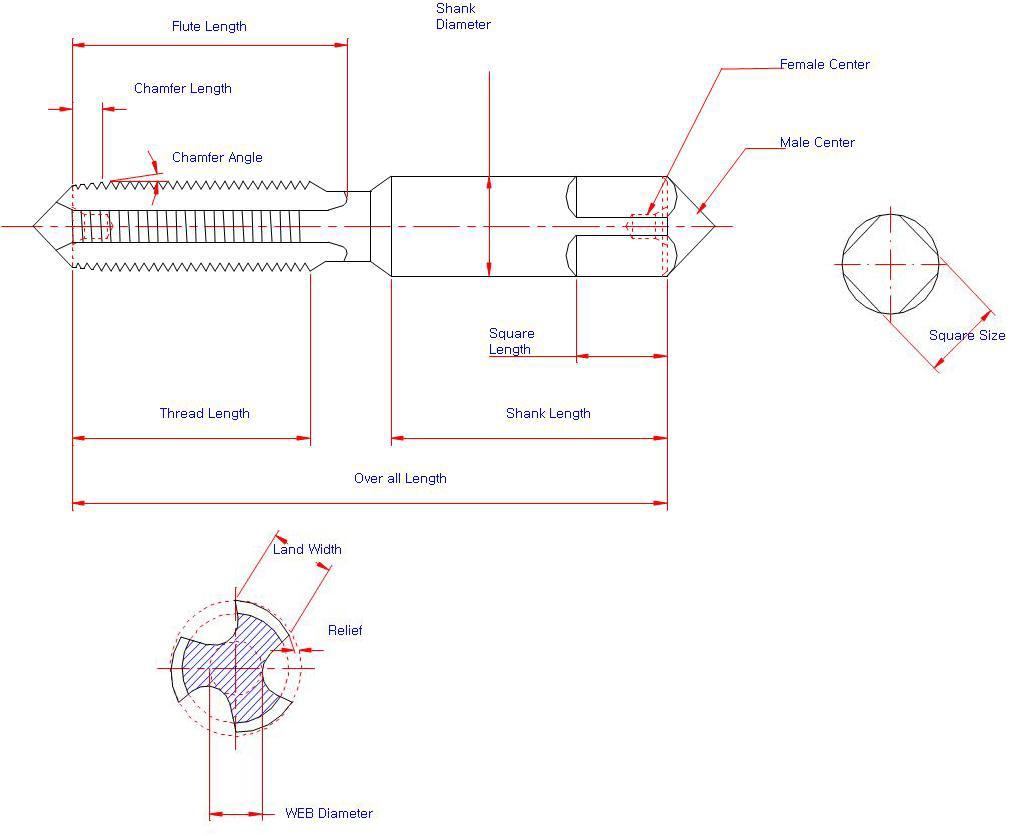

◈ 丝锥各部位名称
◈ 丝锥各部分技能说明丝锥各部分技能说明
● Chamfer（倒角）
• 形成切削的不完全螺纹部分。
● Thread（螺纹）
• 为了能使倒角（Chamfer)进行正常切削，跟内螺纹交合引导或支撑丝锥本身的作用。
● Flute（沟槽）
•形成切削刃并起着生成铁屑（Chip)流动及供应冷却油的通道的作用。
● Shank（柄部） 及Square（方块）
• 丝锥加工时，起着抓紧丝锥及防止滑动的夹具（Chucking)>作用。

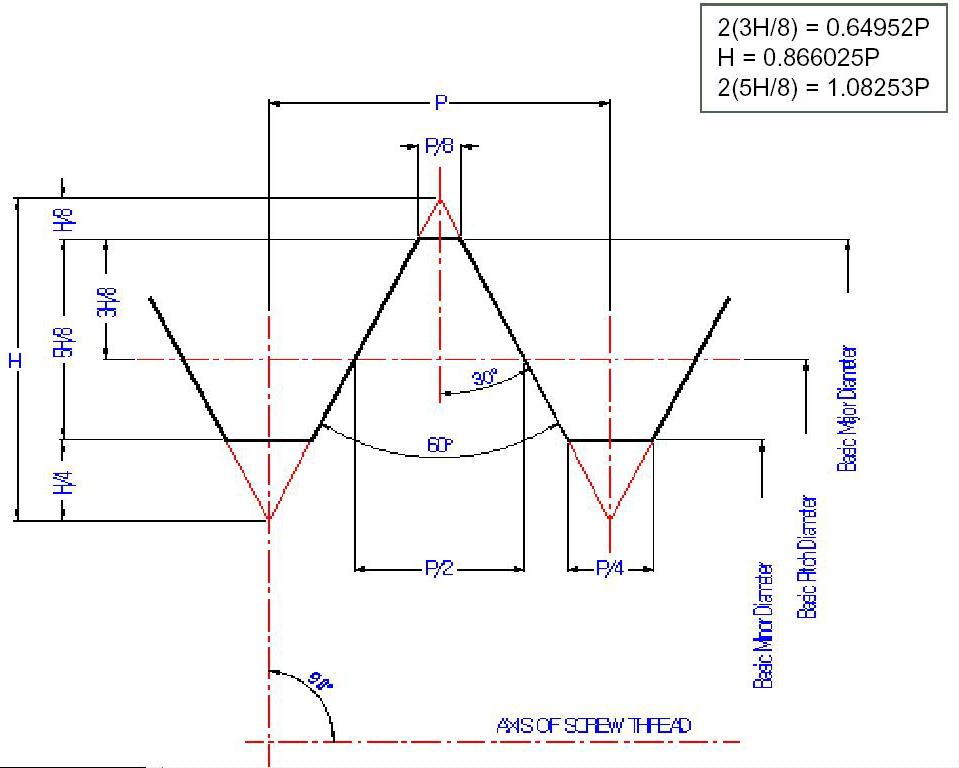

◈ 基准螺纹山形 (METRIC)

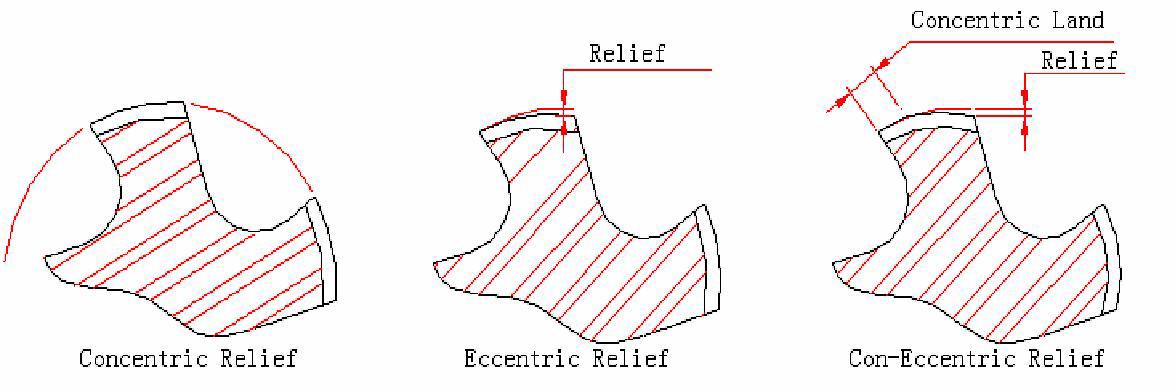

◈THREAD RELIEF
◇ THREAD RELIEF – 减小丝锥刃线后的有效直径。
- 降低丝锥（TAP)和加工物之间的摩擦。
- 对难加工材料有利。
● RELIEF 没有
● Concentric Relief
- 没有Relief 。
- 一般刃宽小的或小径丝锥适用 。
- 标准用丝锥适用。
● Eccentric Relief
- 引导快速切削。
- 适用于标准用丝锥(Spiral Flute Tap)的时候铁屑会满 Relief 空间
- 也会产生非正常的切削 。
- 高硬度材料丝锥加工或自动设备上主要使用。
● Con-Eccentric Relief
- 大直径丝锥或刃宽大的情况适用。 |
